Paràmetres del producte

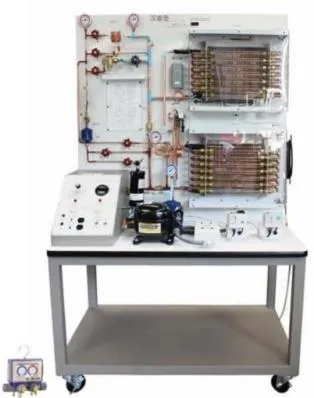

Entrenador bàsic de refrigeració

ZC-DGD01

Característiques i especificacions tècniques:
La temperatura de la nevera, la pressió, el control automàtic, el diagnòstic de falles de les proves de configuració ha d’estar disponible per a l’entrenament.
La part mecànica de les línies d’alta pressió i de baixa pressió s’hauria de distingir per l’ull nu, i cada element hauria de tenir un termòmetre depèn dels canvis en el cicle d’equips de refrigeració i el dibuix de diagrama moler en el dibuix hauria d’estar disponible per a l’experimentació i la pràctica.
Dispositiu operatiu sense la unitat de control mitjançant l’interruptor de control de la unitat de la màquina.
El mòdul mecànic i gràfic ha de ser integrat i la part mecànica i els gràfics han de consistir en un cos. El circuit d’operació d’equips d’entrenament de refrigeració ha de consistir en cablejat i preses. Aquest equip ha de ser possible per fer proves i pràctiques. S'ha d'afegir l'equip de la part frontal de la part mecànica dels components principals en una màquina vertical per substituir el mòdul gràfic.
Un motor de ventilador de condensador s’ha de controlar a través d’una pressió i temperatura possible; És possible programar l’ordinador.
Hi hauria d’haver un mesurador d’hora watt, per mesurar la quantitat d’energia consumida pel dispositiu durant el funcionament del dispositiu.
La comunicació amb un ordinador amb un sistema Ethernet ha de ser possible i controlada per un programa informàtic.
Tall de sobrecàrrega Quan es produeix una anormalitat durant la temperatura de funcionament, la pressió, la congelació dels equips d’ensenyament, el funcionament de l’interruptor de pressió, la conducció segura d’una altra configuració del circuit mitjançant el dispositiu de tall d’alimentació a una altra de la unitat de control i la part de la màquina és possible i hi és capaç de diagnòstic de falles.
Activa la sortida de dades per al diagnòstic de falles de la unitat de la màquina.
Si l'estructura pot ser una alarma es produeix quan es produeix una anormalitat a cada part de la maquinària en un programa informàtic, es pot confirmar el contingut de l'alarma, l'usuari es tracta
Aquest equip ha de ser possible per fer proves i pràctiques. Hauria de ser capaç de dades de Diagrama PI de dibuix automàtic i de dibuix automàtic. Supervisar i fer operar la part de màquina controlada per ordinador (funció de desactivació), hauria d’estar disponible per al diagnòstic de falles.
Unitat mecànica:
Compressor: 1/2HP, monofàsica 220V, amb caixa de control, tipus de compressor: compressor recíproc, refrigerant utilitzat: R-134A
Condensador: 1/2HP, monofàsica 220V, condensador Tipus: refrigerat per aire, motor de ventilador: 9W, ventilador: 1EA inclòs. Hauria de ser possible comprovar el canvi de fase a través de la canonada transparent, inclòs el suport transparent de la canonada.
Evaporador: 1/3HP, monofàsica 220V, Tipus de condensador: refrigeració d’aire, motor de ventilador: 9W, ventilador: 1EA inclòs. Hauria de ser possible comprovar el canvi de fase a través de la canonada transparent, inclòs el suport transparent de la canonada.
Receptor: 1/2HP, es pot comprovar l'estructura interna i el refrigerant i s'ha de fer prou fort per a la pressió
Separador de líquids: 1/2 CV, l'estructura interna i el refrigerant es poden comprovar i s'ha de fer prou fort per a la pressió
Vàlvula de solenoide: tipus de fixació de femella 3/8 '', 220V, 50 ~ 60Hz, HFC Altres, Tipus: Actuació directa
Assecador de filtres: tipus de fixació de fruits secs 3/8 '' Tipus de soldadura
Glass de vista: 3/8 '' Nut fixat o soldat,
Vàlvula d’expansió: 3/8 '', 1/2 '' Tipus de fixació de fruits secs o tipus de soldadura refrigerant utilitzat: R-134A
Càrrega del mugró: 1/4?
Manòmetre de pressió: calibre d'oli de refrigeració, alta pressió 35 bar, baixa pressió 15 bar, refrigerant: R-134a Mida: 68 mm de dial
Pipa: hauria de ser possible comprovar el canvi de fase interna amb una canonada transparent
Control automàtic:
Relé: min . 8 pin: 3EA
NFB: Corrent nominal: 15a, capacitat de ruptura nominal: 220V/5ka
Interruptor magnètic: Corrent nominal: 9A, Tensió nominal: DC24V
Relé tèrmic: 9 ~ 12a,
Watt Meter: tipus digital
Làmpada: vermell, verd, groc, blanc
LPS, HPS, DPS: dispositiu de pressió digital, costat de baixa pressió Cauges de pressió alta: 1,5 MPa 3,3 MPa
Seleccioneu Interruptor: 1A1B
Buzzer: DC24V
Interruptor de commutació: 1A, 1B
Temporitzador: 60sec. Dc24v, 8pin
Push Botó: 1A, 1B
Termòmetre digital: 7EA (tipus de control de la temperatura)
Llum indicador: vermell, verd
Mòdul gràfic: min . 800 * 600 alumini
Mòdul automàtic: min . 1000 * 600 alumini
Tauler de dades:
Junta de control de l'entrenador de refrigeració
Mòdul de micro -controlador extraïble (tipus de substitució)
Interfície del sensor de 16 canals (opció: temperatura, pressió, calçista de flux, metró d'aire, amperi:
Relé de potència de 16 canals ON/OFF CONTROL.
Interfície Ethernet 10/100 (RJ-45) (opció: Wi-Fi, Bluetooth, Zigbee, USB, RS-232, RS-485, RS-422, CAN)



Entrenador bàsic de refrigeració

ZC-DGD02

Programa de programari:
Sistema de control de xarxa mitjançant la comunicació Ethernet.
Les parts de la màquina estan controlades mitjançant un commutador del programa i els valors de dades del sensor mitjançant la configuració de la condició de control.
El diagrama mecànic mostra els valors del sensor i l’opció de la unitat de convertidor.
Sortida de les dades del sensor al gràfic i desar els fitxers i imprimir la sortida.
El diagrama de peces mecàniques mostra l'estat de l'operació de l'animació de moviment.
Sortida de les dades del sensor al gràfic del diagrama de Mollier i desar els fitxers d'imatge i la sortida d'impressió.
El gràfic del diagrama de mol·lier simulava les dades del sensor i per comparar l'anàlisi de dades del sensor mesurada
Dimensió del producte (lxwxh): min . 180 x720x185 cm

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.

Unitat de formació de l’aire condicionat de luxe i el forn de gas

ZC-DGD03

Característiques i especificacions tècniques:
La possibilitat de l'experiment sobre la temperatura, la pressió, el control automàtic del dispositiu de la bomba d'acumulació de calor i els problemes mecànics
La possibilitat d’experiment i educació teòrica relacionada amb el control automàtic, el sistema de refrigeració i els accessoris de refrigeració.
La temperatura de la nevera, la pressió, el control automàtic, el diagnòstic de falles de les proves de configuració ha d’estar disponible per a l’entrenament.
Dispositiu operatiu sense la unitat de control mitjançant l’interruptor de control de la unitat de la màquina.
El mòdul mecànic i gràfic ha de ser integrat i la part mecànica i els gràfics han de consistir en un cos. El circuit d’operació d’equips d’entrenament de refrigeració ha de consistir en cablejat i preses. Aquest equip ha de ser possible per fer proves i pràctiques. S'han d'afegir els equips de la part frontal de la part mecànica dels components principals en la màquina vertical per substituir el mòdul gràfic.
S'ha de controlar un motor de ventilador de condensador mitjançant una pressió i una temperatura possible, és possible programar l'ordinador.
Hi hauria d’haver un mesurador d’hora watt, pot mesurar la quantitat d’energia consumida pel dispositiu durant el funcionament del dispositiu.
S'ha de controlar a través del programa d'aplicacions de tauletes.
La comunicació amb un ordinador amb un sistema Ethernet ha de ser possible i controlada per un programa informàtic.
Tall de sobrecàrrega Quan es produeix una anormalitat durant la temperatura del funcionament, la pressió, la congelació dels equips d’ensenyament, el funcionament de l’interruptor de pressió, la conducció segura d’una altra configuració del circuit mitjançant el dispositiu de tall d’alimentació a una altra de la unitat de control i la part de la màquina hauria de ser possible i hi ha capaç de diagnòstic de falles.
Activa la sortida de dades per al diagnòstic de falles de la unitat de la màquina.
Si l'estructura pot ser una alarma es produeix quan es produeix una anormalitat a cada part de la maquinària en un programa informàtic, es pot confirmar el contingut de l'alarma, l'usuari tracta.
Aquest equip ha de ser possible test de funcionament i pràctica. Hauria de ser capaç de fer dades de dades automàtiques i dibuixos automàtics PI. Supervisar i fer operar la part de màquina controlada per ordinador (funció de desactivació), hauria d’estar disponible per al diagnòstic de falles
Unitat mecànica:
Compressor: min . 1/2HP, monofàsica 220V, amb caixa de control, tipus de compressor: compressor recíproc, refrigerant utilitzat: R-134A
Intercanviador de calor 1: min . 1/2HP, monofàsic 220V, Tipus de condensador: refrigerat per aire, motor de ventilador: 9W, ventilador: 1EA inclòs.
Intercanviador de calor 2: dipòsit acrílic rodó: 250 (φ), aigua, intercanviador de calor del tub de coure
totes les bombes i vàlvules;
Receptor: min . 1/2HP, tipus vertical
Separador líquid: min . 1/2HP, tipus vertical
Vàlvula de solenoide: tipus de fixació de femella de 3/8 '' Nut, tipus de soldadura, 220V, 50 ~ 60Hz, HFC, etc., Tipus: Actuació directa
Assecador de filtres: tipus de fixació de fruits secs 3/8 '' Tipus de soldadura
Glass de vista: 3/8 '' Nut fixat o soldat,
Vàlvula d’expansió (2EA): 3/8 '', 1/2 '' Tipus de fixació de nous o tipus de soldadura refrigerant utilitzat: R-134A
Càrrega del mugró: 1/4?
Manòmetre de pressió: calibre d'oli de refrigeració, alta pressió 35 bar, baixa pressió 15 bar, refrigerant: R-134a, mida: 68mm esfera
Comproveu la vàlvula (2EA): tipus de fixació de fruits secs 3/8 ''
Vàlvula de 4 vies: 1/2? -3/8?
Control automàtic:
Relé: min . 8 pin: 3EA
NFB: Corrent nominal: 15a, capacitat de ruptura nominal: 220V/5ka
Interruptor magnètic: Corrent nominal: 9A, Tensió nominal: DC24V
Relé tèrmic: 9 ~ 12a,
Watt Meter: tipus digital
Làmpada: vermell, verd, groc, blanc
LPS, HPS, DPS: dispositiu de pressió digital, costat de baixa pressió Cauges de pressió alta: 1,5 MPa 3,3 MPa
Seleccioneu Interruptor: 1A, 1B
Buzzer: DC24V
Interruptor de commutació: 1A, 1B
Temporitzador: 60sec. Dc24v, 8pin
Push Botó: 1A, 1B
Termòmetre digital: 7EA (tipus de control de la temperatura)
Llum indicador: vermell, verd
Tauler de dades:
Junta de control de l'entrenador de refrigeració
Mòdul de micro -controlador extraïble (tipus de substitució)
Interfície del sensor de 16 canals (opció: temperatura, pressió, calçista de flux, metró d'aire, amperi:
Relé de potència de 16 canals ON/OFF CONTROL.
Interfície Ethernet 10/100 (RJ-45) (opció: Wi-Fi, Bluetooth, Zigbee, USB, RS-232, RS-485, RS-422, CAN)



Unitat de formació de l’aire condicionat de luxe i el forn de gas

ZC-DGD04

Programa de programari:
Sistema de control de xarxa mitjançant la comunicació Ethernet.
Les parts de la màquina estan controlades mitjançant un commutador del programa i els valors de dades del sensor mitjançant la configuració de la condició de control.
El diagrama mecànic mostra els valors del sensor i l’opció de la unitat de convertidor.
Sortida de les dades del sensor al gràfic i desar els fitxers i imprimir la sortida.
El diagrama de peces mecàniques mostra l'estat de l'operació de l'animació de moviment.
Sortida de les dades del sensor al gràfic del diagrama de Mollier i desar els fitxers d'imatge i la sortida d'impressió.
El gràfic del diagrama de mol·lier simulava les dades del sensor i per comparar l'anàlisi de dades del sensor mesurada
Dimensió (lxwxh): min . 160 x 720 x 185 cm

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.



Entrenador d’inversors monofàsics

ZC-DGD05

Característiques i especificacions tècniques:
Tecnologia PWM Inverter
Funcionament autònom
Disseny compacte
Disseny explicat per si mateix
Proporcionat amb una bateria recarregable
Indicació LED a bord per a la xarxa principal, la càrrega, la inversió, etc.
Mànigues aïllades als punts de prova de seguretat
Potència nominal: 60W
Transformador de càrrega: Tipus de baixada
Tensió d’entrada: 230V
Tensió de sortida: 16V
Transformador inversor: tipus de pas
Tensió d’entrada: 12-0-12V
Tensió de sortida: 230V
Tensió de sortida d’inversor: 230V ± 10%, 50Hz ± 5%
Control de tensió de l’inversor: per tècnica PWM
Bateria: 12V DC /7,5AH /12 hores
Relé: 2 pol/12V/285W
Indicadors LED: Inversor activat, encès, carregant
FUSE per a la protecció dels inversors: 1a, (a la taula de formadors)
Fusiu de la xarxa: 1a
Subministrament de la xarxa: 230V ± 10%, 50Hz
Única fase
Abast de l’aprenentatge
Per entendre la funció de l’entrenador d’inversor
Per entendre la funció de l’inversor en presència del subministrament de la xarxa i comprendre la càrrega de la bateria
Per entendre el funcionament del relé
Per estudiar el circuit de detecció de la xarxa de corrent de l’inversor
Per estudiar el circuit inversor
Per estudiar les diferents falles i resoldre problemes al circuit inversor

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent



Entrenador multi-compressor

ZC-DGD06

Característiques i especificacions tècniques:
Visió general:
El compressor ha de ser una mena de maquinària de fluids en moviment que eleva gas a baixa pressió a gas a alta pressió i és el cor del sistema de refrigeració. A partir de la succió de gas de refrigerant de baixa temperatura de baixa temperatura, a través del motor, a través del motor, es va fer un pistó per comprimir, les canonades d’escapament de gas a alta temperatura i gas refrigerant d’alta pressió proporcionen energia per al cicle de refrigeració. Per tant, podeu adonar -vos de compressió → condensació (alliberament de calor) → expansió → evaporació (absorció de calor) Cicle de refrigeració. El dispositiu d’entrenament a través de l’experiment rellevant, pot estar familiaritzat amb l’ús del compressor, dominar el principi i el mode de control, els coneixements i habilitats corresponents, vestits, col·legis professionals superiors.
Llista d'experiments:
Experiment de mesurament del bobinatge del compressor
Mode d’inici de martell pesat, experiment en funcionament del compressor
Inici de martell pesat, mode d’inici del condensador, experiment en funcionament del compressor
Inici de martell gruixut, Mode de funcionament del condensador, el mode de funcionament del condensador, experiment en funcionament del compressor
Mode d’inici del termistor PTC, experiment en funcionament del compressor
Termistor PTC, mode d’inici de capacitança, experiment en funcionament del compressor;
Termistor PTC, Mode de funcionament del condensador
Característica:
El sistema d’entrenament del compressor adopta l’estructura del marc d’alumini amb pes lleuger, una estructura forta i un aspecte bonic. Els elements d’entrenament pràctics s’instal·len al panell, fàcils d’utilitzar i no són fàcils de danyar.
El sistema de formació del compressor té un bon sistema de protecció de seguretat

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.

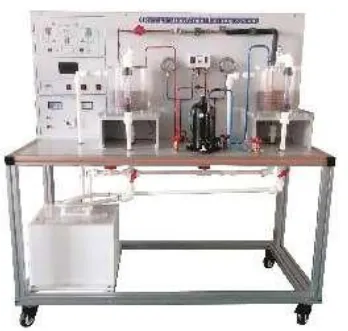

Unitat de formació de refrigeradors

ZC-DGD07

Característiques i especificacions:
Per estudiar la planta de refrigeració i el seu cicle de treball.
0,5-1 tr
Compressor: compressor segellat hermèticament
Condensador: condensador refrigerat per aire elaborat amb canonades de coure i aletes d'alumini de la capacitat de coincidència amb el refredament del ventilador
Evaporador: jaqueta d'aigua de coure amb bobina. L’evaporador s’ha d’aïllar des de fora per evitar la pèrdua de calor
Dispositiu d’expansió: tub capil·lar
Mesurador d’energia: per a la mesura d’energia del compressor
Calibre de pressió: 2 núm. Per a HP, mesurament de LP
Filtre/assecador adequat
Vàlvula de servei de tipus apagat a mà
Rotàmetre per a la mesura del flux de refrigerant
Conjunt de termoparells
Indicador de temperatura digital del canal
Hp-lp retallat: a l'estàndard
Interruptors: per al ventilador de compressor i condensador
Voltímetre: 0 - 250 V
Amperímetre: 0 - 15 a
Termòstat: a l'estàndard
Per estudiar tots els components utilitzats en el sistema de refrigeració.
Per estudiar el cicle de refrigeració de compressió de vapor.
Per determinar l'efecte de refrigeració, l'entrada de treball, el policia real, el Carnot COP, el COP teòric, el COP relatiu, la tona de refrigeració i l'eficiència de les plantes.

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.

Estació de formació integral de l’aire condicionat i del refrigerador d’inversor

ZC-DGD08

Característiques:
Aquest entrenador de formació professional d’entrenament d’aire condicionat s’ha d’utilitzar com a equip d’ensenyament per formar els estudiants per dominar els coneixements teòrics i les habilitats de pràctica de disseny, instal·lació, posada en servei i manteniment del sistema d’aire condicionat.
Els equips de formació professional d’instal·lació i manteniment d’equips d’ensenyament d’equips d’ensenyament també han de ser adequats per a la formació d’ensenyament i habilitats de majors relacionats en col·legis professionals superiors i col·legis professionals secundaris.
Mentrestant, els equips de formació professional d’instal·lació i manteniment d’equips d’ensenyament d’equips d’ensenyament també s’han d’utilitzar com a dispositiu d’avaluació per a la formació d’habilitats i la valoració d’habilitats a les escoles tècniques, centres d’educació professional i estacions de valoració de la qualificació professional.
Paràmetre tècnic:
Dimensió: min . 950 x800x1750 mm
Potència de treball: AC220V, 50Hz
Potència nominal: menys o igual a 1,5 kW
Estructura: tot el sistema s'ha de muntar al marc de perfil d'alumini mòbil amb roda universal
Descripció del producte:
Aquest article s’ha d’utilitzar per formar els estudiants per dominar els coneixements i les habilitats teòriques de disseny, instal·lació, posada en servei i manteniment del sistema d’aire condicionat.
Composició del producte:
1 La potència d'instal·lació i manteniment d'aire condicionat és superior a 1 hora de 1 PC
2 Torxa de soldadura portàtil 1 PC
3 bomba de buit 1 PC
4 Màquina de reciclatge de refrigerant 1 PC
5 Configuració del mòdul Manual de falles Tipus 1 conjunt

Cursos de formació:
Instal·lació d'aire condicionat dividit
Prova de potència de l’aire condicionat dividit
Anàlisi del codi de falla de l'aire condicionat dividit
Càrrega i reciclatge de refrigerants
Ús de la bomba de buit
Funcionament de la torxa de soldadura portàtil
Pràctica de procediments d’instal·lació de climatització dividits

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.



Entrenador universal d’aire condicionat, equips d’entrenament de l’HVAC

ZC-DGD09

Característiques i especificacions tècniques:
Entrenador de refrigeració
Cicle de refrigeració i diagrama de Morier
Comprensió del sistema de refrigeració
Funcionament de refrigeració
Disparar problemes
Tipus de refrigerant: R134A
Compressor: 1/3HP, 925btu, 150W
Condensador: 10x11x2 torns
Indicador de vidre/líquid: barra PB35/80ᵒC
Cola/assecador: roscat de 1/4 polzada
Mange de pressió: alt: 0-21kg/cm2, baix: 0-10,5kg/cm2
Indicadors de commutació: LED super brillant

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.

Sistema d’absorció de vapor de la llar entrenador d’entrenador/absorció de vapor

ZC-DGD10

Característiques:
Model d’un sistema de refrigeració d’absorció
Caldera operada alternativament per gas o elèctricament
L’escalfament regulable a l’evaporador serveix de càrrega de refrigeració
Especificació:
Funcionament d’un sistema de refrigeració d’absorció
Components del sistema principal: evaporador, absorbidor, caldera amb bomba de bombolles, condensador
Solució d'amoníac-aigua com a medi de treball, hidrogen com a gas auxiliar
Caldera per separar l’amoníac
Bomba de bombolles per al transport al circuit
Escalfador elèctric regulable a l'evaporador serveix de càrrega de refrigeració
La caldera s’escalfa alternativament per un escalfador elèctric o un cremador de gas
Encenador piezoelèctric per al funcionament del gas
Pantalles digitals per a la temperatura i la potència
Dades tècniques:
Mitjà de treball: solució d'amoníac-aigua
Gas auxiliar: hidrogen
Escalfador elèctric: 125W
Cremador de gas, regulable: gas de propà
Escalfador de evaporador, regulable: 50W
Mesura intervals
Temperatura: 4x -50? 200 graus
Potència: 0? 150W
230V, 50Hz, 1 fase
Objectius/experiments d’aprenentatge:
Demostreu el principi bàsic d’un sistema de refrigeració d’absorció
Sistema de refrigeració d’absorció i els seus components principals
Comportament operatiu sota càrrega
Àmbit de lliurament:
1 unitat experimental
1 mànega
1 reductor de pressió
1 conjunt de material instructiu

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.

Toyota Corolla Automobile Automatic Airmation System System

ZC-QCD28A

Introducció del producte

La plataforma de formació automàtica de la climatització es basa en el sistema original automàtic d’aire condicionat automàtic, demostrant completament l’estructura de composició i el procés de treball del sistema automàtic d’aire automàtic automàtic.

És adequat per a les necessitats docents dels col·legis professionals i tècnics secundaris i més elevats, col·legis generals d’educació i institucions de formació per a la formació de la teoria i el manteniment dels sistemes automàtics automàtics automàtics.

Funcions

1. Un sistema d’aire condicionat automàtic real i operatiu que demostra completament l’estructura de composició i el procés de treball del sistema d’aire condicionat automàtic automàtic.

2. El motor s'utilitza com a font d'alimentació per conduir el compressor d'aire condicionat. Fer servir el tauler de control de la climatització, es pot demostrar realment el procés de treball i el principi de funcionament del sistema automàtic d’aire condicionat automàtic del cotxe.

3. El tauler de taula d’entrenament està fabricat en placa d’alumini-plàstica de grau alt de 4 mm que és resistent a la corrosió, l’impacte, la contaminació, el foc i la humitat. La superfície es tracta amb polvorització d’imprimació mitjançant un procés especial. El panell de polvorització de panells plans UV està imprès amb esquemes de circuits de colors i diagrames de principis de treball que no s’esvaeixen mai. Els entrenadors poden comparar intuïtivament el diagrama de circuits amb l'objecte real i comprendre i analitzar el principi de treball del sistema automàtic de climatització automàtica del cotxe.

4. El tauler de taula d’entrenament està equipat amb terminals de detecció, que poden detectar directament els senyals elèctrics de diversos components del circuit del sistema d’aire condicionat al panell, com ara resistència, tensió, corrent, senyals de freqüència, etc.

5. El tauler de taula d’entrenament està equipat amb un manòmetre de pressió i un calibre de temperatura, que pot mostrar els canvis de paràmetre de la pressió de canonades d’aire condicionat i la temperatura d’entrada i sortida en temps real.

6. La taula de formació proporciona als estudiants una plataforma de treball pràctica per practicar el farcit de refrigerants, la detecció de fuites, etc.

7. Hi ha una taula d’acer de 20cm a la base directament davant del tauler de detecció d’equips, que és convenient per col·locar materials, instruments de prova, etc.

8. La base de la plataforma d’entrenament està soldada amb l’estructura d’acer, amb guàrdies de mà rodones soldades a la part davantera/a banda i banda, la superfície està pintada per polvorització i està equipada amb rodes d’auto-bloqueig, cosa que la fa flexible per moure’s, segur, fiable, robust i duradora.

Especificacions tècniques

Dimensions: 1500 × 1000 × 1700mm (longitud × amplada × alçada)

Alimentació externa: AC 220V ± 10% 50Hz

Tensió de treball: DC 12V

Refrigerant: R134A

Temperatura de treball: -40 graus -+50 grau

Motor asíncron:

Tensió: AC 220V

Potència: 2,2kW

Velocitat: 1420R/min

Pipe d'acer: 60 *40 *3mm

Armaris de panells: estampació de plaques en fred de 1,5 mm;

Castres mòbils: 120*80mm

Configuració bàsica (per unitat)

Número de sèrie	nom	Especificacions	unitat	quantitat
1	Tauler de control de detecció (amb gabinet de panells)	Equipat amb diversos terminals de detecció i esquemes i esquemes de circuit de colors (950*900*4mm)	col·lecció	1
2	Interruptor d'encesa		indivual	1
3	Dispositiu de simulació de senyal		col·lecció	1
4	Gau de temperatura de l’entrada d’aire digital		indivual	1
5	Gau de temperatura de la sortida de l'aire digital		indivual	1
6	Assemblea del controlador d'aire condicionat	Cotxe original	col·lecció	1
7	Muntatge de caixa de evaporador de l'aire condicionat	Cotxe original	col·lecció	1
8	Assemblea del compressor	Cotxe original	col·lecció	1
9	Assemblea de vàlvules d’expansió	Cotxe original	col·lecció	1
10	Assemblea de l'assecadora	Cotxe original	col·lecció	1
11	Assemblea del bufador	Cotxe original	col·lecció	1
12	Condensador	Cotxe original	indivual	1
13	Motor asíncron	YT100L1-4	torre	1
14	Ventilador electrònic de refrigeració	Cotxe original,	col·lecció	1
15	Estand Mobile (amb rodes de bloqueig)	1500 × 1000 × 1700mm (longitud × amplada × alçada)	torre	1
16	Dispositiu de simulació i resolució de problemes		col·lecció	1
17	Manual d’instructors d’equips		col·lecció	1
18	Certificat d’equip, targeta de garantia		col·lecció	1

Tutor de plantes de gel

ZC-DGD11

La planta utilitza el sistema de gel. Les llaunes plenes de hòstia fresca es conserven en un dipòsit en el qual circula la salmorra. La salmorra es refreda pel refrigerant, que al seu torn refreda l’aigua en la llauna i la formació de gel té lloc.
Especificacions:
Compressor: Kirioskar fa compressor tancat hermèticament amb refrigerant R 12.
Condensador: 4 ROW TIPUS REFRIBAT.
Vàlvula d’expansió: capacitat de 0,5 TR.
Evaporador: 1/2 '' Tub de coure OD - 75 de llarg.
Filtre? Decer: gel de sílice omplert - 3/8 '' Connexions de flaire.
Dipòsit principal: 600 mm x 375 mm
Capacitat total de canya de gel: 7 kg
Capacitat de fabricació de gel: 7 kg / 4 hores.
Aïllament de termocol: 6.5 ''
Stronador de salmorra: ventilador impulsat per motor, 1 fase, 1/10 CV, 1440.
Instrumentació:
Indicador de temperatura: tipus digital O300 graus C, amb 1 grau C mínim recompte, mitjançant termocopis Cr/Al.
Precisió 1 % de la lectura completa. Mesurador d'energia del compressor: fase única, 10 - 20 amp. Capacitat.
Calibre de pressió:
0-21 kg/cm2
-1 a 10,6 kg/cm2
Els dos de 65 mm de marcatge.
Termòmetre digital
Controls:
Timent HP/LP: Tipus de restabliment automàtic.
Termòstat: Tipus de restabliment automàtic.
Un manual tècnic acompanya la unitat.

Garantia: 1 (un) any amb serveis
S'hauria de presentar el catàleg
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.

Shaver Ice Shaver

ZC-DGD12

Especificacions tècniques:
Capacitat de fabricació de gel (kg/24h): min . 30
Capacitat d’emmagatzematge de gel (KG): 10
Forma de gel: petita partícula de gel de neu irregular
Corrent d’entrada (W): 300 o superior
Forma de condensació: refrigeració de l’aire
Temperatura ambient: 10 ~ 35 graus
Temperatura de l’aigua: 2 ~ 15 graus
Cip de tanc: acer inoxidable
Compressor: Donper
Refrigerant: R290
Accessoris estàndard: tub d’entrada d’aigua*1, canonada de drenatge*1, cullera de gel*1
Alimentació: AC220V ± 10%, 50/60Hz

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.

Nevera d'entrada

ZC-DGD13

Entrenador de climatització central

ZC-DGD14

Especificació:
Cicle de refrigerant i diagrama de Morier
Comprensió del sistema de climatització
Funcionament de l'aire condicionat
Disparar problemes
Tipus de refrigerant: R22
Compressor: 1/3HP, 925btu, 150W
Condensador: min . 1660 kcal/h
Indicador de vidre/líquid: barra PB35/80ᵒC
Cola/assecador: roscat de 3/8 polzades
Mange de pressió: alt: 0-35kg/cm2, baix: 0-15kg/cm2
Interruptor de pressió (2): Range: 5-30kg/cm2, dif: 1,5-10kg/cm2
Evaporador: 380kcal /hora
Manòmetre de pressió: alt: 0-35kg/cm2, baix: 0 a 15 kg/cm2
Potència: 220 V AC, 50Hz
Indicadors de commutació: LED super brillant

Garantia: 1 (un) any amb serveis
S'hauria de presentar el certificat i el catàleg ISO
La instal·lació, les proves i la posada en marxa han de ser realitzades per l’oferent i han de ser acceptats per TIAC
El proveïdor proporcionarà una formació integral per garantir que els formadors siguin plenament competents per operar el sistema de manera independent.



Etiquetes populars: Paràmetres de producte, Xina, fabricants, proveïdors, enginyeria, OEM, ODM
